符合ISO11452-2/GB 33014.2的要求
工作频率：80MHz-6GHz.
输出功率：250WATTS-2000WATTS
输入驻波：2.0
输出驻波：2.0-4.5
交流工作电压：198V-240V，340V-530V
作温度：0-40℃

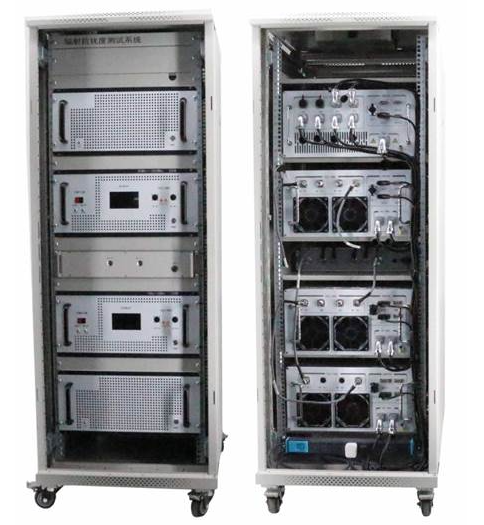

ISO11452-2功率放大器整系列
满足汽车电子场强测试
人机交互，友好大方
设计合理，外形美观
质量可靠，使用方便
专业EMC功率放大器解决方案
|
|
一、功放系列型号
|
|
型号
|
频率
MHz
|
输出功率
Min
(Past)
dBm
|
输出功率
Typ（P-1）
dBm
|
增益
Min
dB
|
平坦度
Typ
dB
|
输出
驻波
Typ
|
输入
驻波
Typ
|
尺寸
长*宽*高
mm*mm*mm
|
|
ZLPA80M1G1000
|
80-200
|
60.0
|
57.0
|
60.0
|
±2.0
|
5.0
|
2.0
|
480*550*1100
|
|
200-1000
|
57.0
|
54.0
|
57.0
|
±3.0
|
5.0
|
2.0
|
|
ZLPA1G6G200
|
1000-6000
|
53.0
|
50.0
|
53.0
|
±4.5
|
4.0
|
2.0
|
480*550*225
|
|
ZLSPDTDC6G2000-3
|
80-6000
|
63.0
|
---
|
---
|
±1.0
|
---
|
2.0
|
480*550*225
|
|
|
|
|
二、技术指标
|
|
|
|
1、型号：ZLPA80M1G1000/500
|
|
|
|
Operating Specifications(技术指标说明
|
|
Parameter（参数）
|
Min
|
Typ
|
Max
|
Units（单位）
|
|
Frequency（频率）
|
80.0
|
---
|
200.0
|
MHz
|
|
200.0
|
---
|
1000.0
|
|
Avg Output PowerPast（输出饱和功率）
|
1000.0
|
---
|
---
|
Watts
|
|
500.0
|
---
|
---
|
|
Avg Output Power P-1（输出线性功率）
|
500.0
|
---
|
---
|
Watts
|
|
400.0
|
---
|
---
|
|
Gain（增益）
|
60.0
|
---
|
---
|
dB
|
|
57.0
|
---
|
---
|
|
Power In（输入功率）
|
---
|
---
|
3
|
dBm
|
|
Supply Voltage(供电电压AC）
|
340
|
---
|
530
|
V
|
|
Supply Power(供电功率AC）
|
---
|
---
|
10000
|
W
|
|
Gain Flatness(增益平坦度）
|
---
|
±4.0
|
---
|
dB
|
|
Harmonic(二次谐波)@P1dB
|
---
|
-20
|
---
|
dBc
|
|
Spurious(杂散)
|
---
|
-50
|
---
|
dBc
|
|
Storage Temp（储存温度）
|
-20
|
---
|
60
|
℃
|
|
Case Oper Temp（工作温度）
|
0
|
---
|
40
|
℃
|
|
Input VSWR（输入驻波）
|
---
|
2.0
|
---
|
|
|
Output VSWR（输出驻波）
|
---
|
5.0
|
---
|
|
|
Nominal impedance(标称阻抗)
|
---
|
50
|
---
|
Ω
|
|
Amplifier Safeguard Temp（功率放大器温度保护）
|
60
|
---
|
---
|
℃
|
|
Safeguard Power In（输入信号保护）
|
---
|
---
|
3
|
dBm
|
|
Connector（连接器）
|
RFin:N-F,RFout:7/16-F，FWD:N-F,RVE:N-F（接头在后面）
|
|
Dimension（尺寸）
|
25U19英寸机箱约（480×550×1100mm）
|
|
Control system（控制）
|
网口
|
|
Remarks（备注）
|
|
|
|
|
|
|
|
2、型号：ZLPA1G6G200
|
|
|
|
Operating Specifications(技术指标说明）
|
|
Parameter（参数）
|
Min
|
Typ
|
Max
|
Units（单位）
|
|
Frequency（频率）
|
1.0
|
---
|
6.0
|
GHz
|
|
Avg Output PowerPast（输出饱和功率）
|
200.0
|
---
|
---
|
Watts
|
|
Avg Output Power P-1（输出线性功率）
|
80.0
|
---
|
---
|
Watts
|
|
Gain（增益）
|
53.0
|
---
|
---
|
dB
|
|
Power In（输入功率）
|
---
|
---
|
3
|
dBm
|
|
Supply Voltage(供电电压AC）
|
198
|
---
|
240
|
V
|
|
Supply Power(供电功率AC）
|
---
|
---
|
3200
|
W
|
|
Gain Flatness(增益平坦度）
|
---
|
±4.5
|
---
|
dB
|
|
Harmonic(二次谐波)@P1dB
|
---
|
-20
|
---
|
dBc
|
|
Spurious(杂散)
|
---
|
-50
|
---
|
dBc
|
|
Storage Temp（储存温度）
|
-20
|
---
|
60
|
℃
|
|
Case Oper Temp（工作温度）
|
0
|
---
|
40
|
℃
|
|
Input VSWR（输入驻波）
|
---
|
2.0
|
---
|
|
|
Output VSWR（输出驻波）
|
---
|
4.0
|
---
|
|
|
Nominal impedance(标称阻抗)
|
---
|
50
|
---
|
Ω
|
|
Amplifier Safeguard Temp（功率放大器温度保护）
|
60
|
---
|
---
|
℃
|
|
Safeguard Power In（输入信号保护）
|
---
|
---
|
3
|
dBm
|
|
Connector（连接器）
|
RFin:N-F,RFout:N-F，FWD:N-F,RVE:N-F（接头在后面板）
|
|
Dimension（尺寸）
|
5U19英寸机箱约（480×550×440mm）
|
|
Control system（控制）
|
网口
|
|
Remarks（备注）
|
|
|
|
|
|
三、可选配件
|
|
|
|
选项
|
描述
|
是否付费
|
选项
|
备注
|
|
+A
|
输入，输出接口在前面板
|
标配可选
|
|
|
|
+B
|
输入，输出接口在后面板
|
标配可选
|
|
默认后面板
|
|
+C
|
安全锁（dB15)
|
标配可选
|
|
|
|
+D
|
提供正反向耦合端口
|
需付费可选
|
|
|
|
+E
|
增益，功率可调节
|
需付费可选
|
|
|
|
+F
|
通信端口可选：网口，GPIB
|
标配可选
|
|
默认网口
|
|
|
|
|
四、附件
|
|

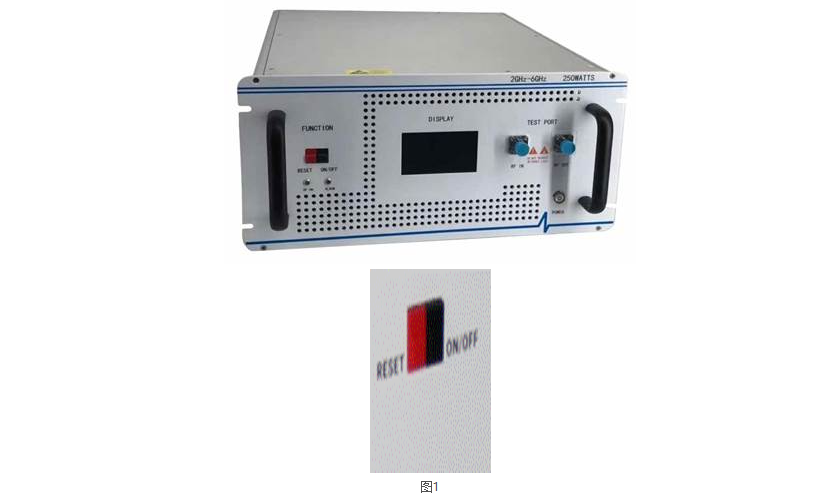

1）前面板定义（图1所示意）
|
|
（1）RFIN：信号输入端口
（2）RFOUT：信号输出端口
（3）DISPLAY：显示屏显示相关状态，比如激励，功率，温度，驻波，频段切换等
（4）FUNCTION：信号控制，主要是复位和信号开关
RESET:复位键和信号开关键两个功能。当功放初始状态时，按下此键，功率放大器正常工作;当功率放大器功激励，温度，驻波保护时，按下此键，功率放大器正常工作;信号开关，在正常工作时按下此键功率放大器不工作，再次按下此键时，功率放大器正常工作。
ON/OFF:信号开关，按下此键，功率放大器停止工作，再次按下此键功率放大器开始工作
（5）POWER:电源开关;按下电源开启，再按下电源断开

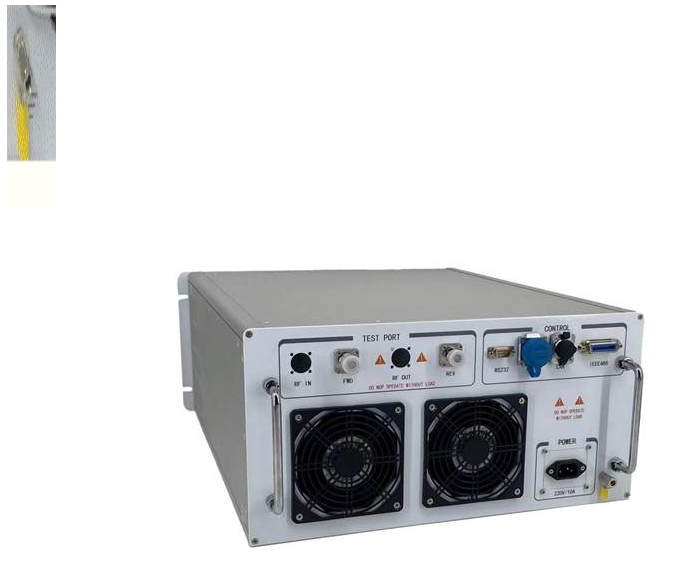

2）后面板定义(示意图2所示意)
（1）RFIN：信号输入端口（备用端口）
（2）RFOUT：信号输出端口（备用端口）
（3）FWD：正向检测端口
（4）REV：反向检测端口
（5）LAN：网口通信
（6）AC220±10V：电源插座。
（7)整机接地端口
|
|
|
图2
注：产品外观指标会随着公司产品的改进，会有所优化更改，最终解释权归公司所有，不另行通知。
|
