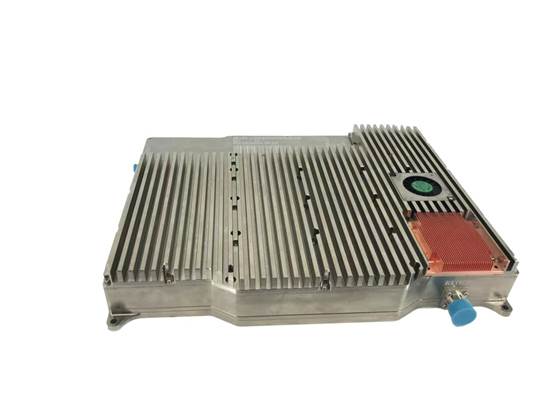

模块系列
工作频率：4KHz-40GHz.
输出功率：1WATTS-250WATTS
输入驻波：1.5
输出驻波：2.0
直流工作电压：24V-36V
工作温度：0-40℃
|
|
功率模块系列选型手册
|
满足3米3V校准5.4V，10V校准18V场强测试
人机交互，友好大方
设计合理，外形美观
质量可靠，使用方便
|
|
专业EMC功率放大器解决方案
|
|
|
一、功放模块系列型号
|
|
型号
|
频率
MHz
|
输出功率Min
(Past)
dBm
|
输出功率
Typ（P-1）
dBm
|
增益
Min
dB
|
平坦度
Typ
dB
|
输出驻波
Typ
|
输入驻波
Typ
|
尺寸
长*宽*高
mm*mm*mm
|
|
ZLPA4K400M100
|
0.004-400
|
50.0
|
47.0
|
50.0
|
±3.0
|
4.0
|
2.0
|
230*160*53.5
|
|
ZLPA100K400M100
|
0.1-400
|
50.0
|
47.0
|
50.0
|
±3.0
|
4.0
|
2.0
|
230*160*53.5
|
|
ZLPA100K500M200
|
0.1-500
|
53.0
|
50.0
|
53.0
|
±3.5
|
4.0
|
2.0
|
279.5*170*55.5
|
|
ZLPA80M1G250
|
80-1000
|
54.0
|
51.0
|
54.0
|
±4.5
|
4.0
|
1.5
|
294.3*238.5*50
|
|
ZLPA1G6G80
|
1000-6000
|
49.0
|
46.0
|
49.0
|
±4.5
|
3.0
|
1.5
|
294.3*238.5*30
|
|
ZLPA6G18G50
|
6000-18000
|
47.0
|
---
|
47.0
|
±4.5
|
---
|
2.0
|
260*200*40
|
|
ZLPA18G26.5G50
|
18000-26500
|
47
|
---
|
47.0
|
±4.0
|
---
|
2.0
|
280*200*40
|
|
ZLPA26.5G40G
|
26500-40000
|
46
|
---
|
46
|
±4.0
|
---
|
2.0
|
280*200*40
|
|
|
|
|
二、技术指标
|
|
1、型号：ZLPA4K400M100 |
|
Operating Specifications(技术指标说明）
|
|
Parameter（参数）
|
Min
|
Typ
|
Max
|
Units（单位）
|
|
Frequency（频率）
|
0.004
|
---
|
400.0
|
MHz
|
|
Avg Output PowerPast（输出饱和功率）
|
100
|
---
|
---
|
Watts
|
|
Avg Output Power P-1（输出线性功率）
|
50
|
---
|
---
|
Watts
|
|
Gain（增益）
|
50
|
---
|
---
|
dB
|
|
Power In（输入功率）
|
---
|
---
|
3
|
dBm
|
|
Supply Voltage(供电电压DC）
|
32
|
---
|
36
|
V
|
|
Supply Power(供电功率DC）
|
---
|
---
|
600
|
W
|
|
Gain Flatness(增益平坦度）
|
---
|
±3.0
|
---
|
dB
|
|
Harmonic(二次谐波)@P1dB
|
---
|
-20
|
---
|
dBc
|
|
Spurious(杂散)
|
---
|
-50
|
---
|
dBc
|
|
Storage Temp（储存温度）
|
-20
|
---
|
60
|
℃
|
|
Case Oper Temp（工作温度）
|
0
|
---
|
40
|
℃
|
|
Input VSWR（输入驻波）
|
---
|
2.0
|
---
|
|
|
Output VSWR（输出驻波）
|
---
|
4.0
|
---
|
|
|
Nominal impedance(标称阻抗)
|
---
|
50
|
---
|
Ω
|
|
Amplifier Safeguard Temp（功率放大器温度保护）
|
60
|
---
|
---
|
℃
|
|
Safeguard Power In（输入信号保护）
|
---
|
---
|
3
|
dBm
|
|
Connector（连接器）
|
RFin:SMA-F,RFout:SMA-F
|
|
Dimension（尺寸）
|
约230*160*53.5mm不含接头
|
|
Control system（控制）
|
无
|
|
Remarks（备注）
|
|
|
|
|
|
2、型号：ZLPA100K400M100 |
|
Operating Specifications(技术指标说明）
|
|
Parameter（参数）
|
Min
|
Typ
|
Max
|
Units（单位）
|
|
Frequency（频率）
|
0.1
|
---
|
400.0
|
MHz
|
|
Avg Output PowerPast（输出饱和功率）
|
100
|
---
|
---
|
Watts
|
|
Avg Output Power P-1（输出线性功率）
|
50
|
---
|
---
|
Watts
|
|
Gain（增益）
|
50
|
---
|
---
|
dB
|
|
Power In（输入功率）
|
---
|
---
|
3
|
dBm
|
|
Supply Voltage(供电电压DC）
|
32
|
---
|
36
|
V
|
|
Supply Power(供电功率DC）
|
---
|
---
|
600
|
W
|
|
Gain Flatness(增益平坦度）
|
---
|
±3.0
|
---
|
dB
|
|
Harmonic(二次谐波)@P1dB
|
---
|
-20
|
---
|
dBc
|
|
Spurious(杂散)
|
---
|
-50
|
---
|
dBc
|
|
Storage Temp（储存温度）
|
-20
|
---
|
60
|
℃
|
|
Case Oper Temp（工作温度）
|
0
|
---
|
40
|
℃
|
|
Input VSWR（输入驻波）
|
---
|
2.0
|
---
|
|
|
Output VSWR（输出驻波）
|
---
|
4.0
|
---
|
|
|
Nominal impedance(标称阻抗)
|
---
|
50
|
---
|
Ω
|
|
Amplifier Safeguard Temp（功率放大器温度保护）
|
60
|
---
|
---
|
℃
|
|
Safeguard Power In（输入信号保护）
|
---
|
---
|
3
|
dBm
|
|
Connector（连接器）
|
RFin:SMA-F,RFout:SMA-F
|
|
Dimension（尺寸）
|
约230*160*53.5mm不含接头
|
|
Control system（控制）
|
无
|
|
Remarks（备注）
|
|
|
|
|
|
3、型号：ZLPA100K500M200 |
|
Operating Specifications(技术指标说明）
|
|
Parameter（参数）
|
Min
|
Typ
|
Max
|
Units（单位）
|
|
Frequency（频率）
|
0.1
|
---
|
500.0
|
MHz
|
|
Avg Output PowerPast（输出饱和功率）
|
200
|
---
|
---
|
Watts
|
|
Avg Output Power P-1（输出线性功率）
|
50
|
---
|
---
|
Watts
|
|
Gain（增益）
|
53
|
---
|
---
|
dB
|
|
Power In（输入功率）
|
---
|
---
|
3
|
dBm
|
|
Supply Voltage(供电电压DC）
|
32
|
---
|
36
|
V
|
|
Supply Power(供电功率DC）
|
---
|
---
|
1000
|
W
|
|
Gain Flatness(增益平坦度）
|
---
|
±3.5
|
---
|
dB
|
|
Harmonic(二次谐波)@P1dB
|
---
|
-20
|
---
|
dBc
|
|
Spurious(杂散)
|
---
|
-50
|
---
|
dBc
|
|
Storage Temp（储存温度）
|
-20
|
---
|
60
|
℃
|
|
Case Oper Temp（工作温度）
|
0
|
---
|
40
|
℃
|
|
Input VSWR（输入驻波）
|
---
|
2.0
|
---
|
|
|
Output VSWR（输出驻波）
|
---
|
4.0
|
---
|
|
|
Nominal impedance(标称阻抗)
|
---
|
50
|
---
|
Ω
|
|
Amplifier Safeguard Temp（功率放大器温度保护）
|
60
|
---
|
---
|
℃
|
|
Safeguard Power In（输入信号保护）
|
---
|
---
|
3
|
dBm
|
|
Connector（连接器）
|
RFin:SMA-F,RFout:SMA-F
|
|
Dimension（尺寸）
|
约279.5*170*55.5mm不含接头
|
|
Control system（控制）
|
无
|
|
Remarks（备注）
|
|
|
|
4、型号：ZLPA80M1G250 |
|
Operating Specifications(技术指标说明）
|
|
Parameter（参数）
|
Min
|
Typ
|
Max
|
Units（单位）
|
|
Frequency（频率）
|
80
|
---
|
1000
|
MHz
|
|
Avg Output PowerPast（输出饱和功率）
|
250
|
---
|
---
|
Watts
|
|
Avg Output Power P-1（输出线性功率）
|
120
|
---
|
---
|
Watts
|
|
Gain（增益）
|
54
|
---
|
---
|
dB
|
|
Power In（输入功率）
|
---
|
---
|
3
|
dBm
|
|
Supply Voltage(供电电压DC）
|
32
|
---
|
36
|
V
|
|
Supply Power(供电功率DC）
|
---
|
---
|
1200
|
W
|
|
Gain Flatness(增益平坦度）
|
---
|
±4.5
|
---
|
dB
|
|
Harmonic(二次谐波)@P1dB
|
---
|
-20
|
---
|
dBc
|
|
Spurious(杂散)
|
---
|
-50
|
---
|
dBc
|
|
Storage Temp（储存温度）
|
-20
|
---
|
60
|
℃
|
|
Case Oper Temp（工作温度）
|
0
|
---
|
40
|
℃
|
|
Input VSWR（输入驻波）
|
---
|
1.5
|
---
|
|
|
Output VSWR（输出驻波）
|
---
|
4.0
|
---
|
|
|
Nominal impedance(标称阻抗)
|
---
|
50
|
---
|
Ω
|
|
Amplifier Safeguard Temp（功率放大器温度保护）
|
60
|
---
|
---
|
℃
|
|
Safeguard Power In（输入信号保护）
|
---
|
---
|
3
|
dBm
|
|
Connector（连接器）
|
RFin:SMA-F,RFout:N-F
|
|
Dimension（尺寸）
|
约294.3*238.5*50mm不含接头
|
|
Control system（控制）
|
无
|
|
Remarks（备注）
|
|
|
|
5、型号：ZLPA1G6G80 |
|
Operating Specifications(技术指标说明）
|
|
Parameter（参数）
|
Min
|
Typ
|
Max
|
Units（单位）
|
|
Frequency（频率）
|
1000
|
---
|
6000
|
MHz
|
|
Avg Output PowerPast（输出饱和功率）
|
80
|
---
|
---
|
Watts
|
|
Avg Output Power P-1（输出线性功率）
|
40
|
---
|
---
|
Watts
|
|
Gain（增益）
|
49
|
---
|
---
|
dB
|
|
Power In（输入功率）
|
---
|
---
|
3
|
dBm
|
|
Supply Voltage(供电电压DC）
|
28
|
---
|
34
|
V
|
|
Supply Power(供电功率DC）
|
---
|
---
|
550
|
W
|
|
Gain Flatness(增益平坦度）
|
---
|
±4.5
|
---
|
dB
|
|
Harmonic(二次谐波)@P1dB
|
---
|
-20
|
---
|
dBc
|
|
Spurious(杂散)
|
---
|
-50
|
---
|
dBc
|
|
Storage Temp（储存温度）
|
-20
|
---
|
60
|
℃
|
|
Case Oper Temp（工作温度）
|
0
|
---
|
40
|
℃
|
|
Input VSWR（输入驻波）
|
---
|
1.5
|
---
|
|
|
Output VSWR（输出驻波）
|
---
|
3.0
|
---
|
|
|
Nominal impedance(标称阻抗)
|
---
|
50
|
---
|
Ω
|
|
Amplifier Safeguard Temp（功率放大器温度保护）
|
60
|
---
|
---
|
℃
|
|
Safeguard Power In（输入信号保护）
|
---
|
---
|
3
|
dBm
|
|
Connector（连接器）
|
RFin:SMA-F,RFout:SMA-F
|
|
Dimension（尺寸）
|
约294.3*238.5*30mm不含接头
|
|
Control system（控制）
|
无
|
|
Remarks（备注）
|
|
|
|
6、型号：ZLPA6G18G50 |
|
Operating Specifications(技术指标说明）
|
|
Parameter（参数）
|
Min
|
Typ
|
Max
|
Units（单位）
|
|
Frequency（频率）
|
6000
|
---
|
18000
|
MHz
|
|
Avg Output PowerPast（输出饱和功率）
|
50
|
---
|
---
|
Watts
|
|
Avg Output Power P-1（输出线性功率）
|
---
|
---
|
---
|
Watts
|
|
Gain（增益）
|
47
|
---
|
---
|
dB
|
|
Power In（输入功率）
|
---
|
---
|
3
|
dBm
|
|
Supply Voltage(供电电压DC）
|
28
|
---
|
---
|
V
|
|
Supply Power(供电功率DC）
|
---
|
---
|
800
|
W
|
|
Gain Flatness(增益平坦度）
|
---
|
±4.5
|
---
|
dB
|
|
Harmonic(二次谐波)@P1dB
|
---
|
-13
|
---
|
dBc
|
|
Spurious(杂散)
|
---
|
-50
|
---
|
dBc
|
|
Storage Temp（储存温度）
|
-20
|
---
|
60
|
℃
|
|
Case Oper Temp（工作温度）
|
0
|
---
|
40
|
℃
|
|
Input VSWR（输入驻波）
|
---
|
2.0
|
---
|
|
|
Output VSWR（输出驻波）
|
---
|
---
|
---
|
|
|
Nominal impedance(标称阻抗)
|
---
|
50
|
---
|
Ω
|
|
Amplifier Safeguard Temp（功率放大器温度保护）
|
60
|
---
|
---
|
℃
|
|
Safeguard Power In（输入信号保护）
|
---
|
---
|
3
|
dBm
|
|
Connector（连接器）
|
RFin:SMA-F,RFout:N-F
|
|
Dimension（尺寸）
|
约260*200*40mm不含接头
|
|
Control system（控制）
|
无
|
|
Remarks（备注）
|
|
|
|
7、型号：ZLPA18G26.5G50 |
|
Operating Specifications(技术指标说明）
|
|
Parameter（参数）
|
Min
|
Typ
|
Max
|
Units（单位）
|
|
Frequency（频率）
|
18000
|
---
|
26500
|
MHz
|
|
Avg Output PowerPast（输出饱和功率）
|
50
|
---
|
---
|
Watts
|
|
Avg Output Power P-1（输出线性功率）
|
---
|
---
|
---
|
Watts
|
|
Gain（增益）
|
47
|
---
|
---
|
dB
|
|
Power In（输入功率）
|
---
|
---
|
3
|
dBm
|
|
Supply Voltage(供电电压DC）
|
24
|
---
|
---
|
V
|
|
Supply Power(供电功率DC）
|
---
|
---
|
600
|
W
|
|
Gain Flatness(增益平坦度）
|
---
|
±4.0
|
---
|
dB
|
|
Harmonic(二次谐波)@P1dB
|
---
|
-13
|
---
|
dBc
|
|
Spurious(杂散)
|
---
|
-50
|
---
|
dBc
|
|
Storage Temp（储存温度）
|
-20
|
---
|
60
|
℃
|
|
Case Oper Temp（工作温度）
|
0
|
---
|
40
|
℃
|
|
Input VSWR（输入驻波）
|
---
|
2.0
|
---
|
|
|
Output VSWR（输出驻波）
|
---
|
---
|
---
|
|
|
Nominal impedance(标称阻抗)
|
---
|
50
|
---
|
Ω
|
|
Amplifier Safeguard Temp（功率放大器温度保护）
|
60
|
---
|
---
|
℃
|
|
Safeguard Power In（输入信号保护）
|
---
|
---
|
3
|
dBm
|
|
Connector（连接器）
|
RFin:2.92-k,RFout:WR42
|
|
Dimension（尺寸）
|
约260*200*40mm不含接头
|
|
Control system（控制）
|
无
|
|
Remarks（备注）
|
|
