常规通信产品系列
工作频率：1MHz-6GHz.
输出功率：1WATTS-5000WATTS
输入驻波：1.5
输出驻波：2.0
交流工作电压：198V-240V，340V-530V
工作温度：0-40℃
|
|
常规通信产品系列
|
|

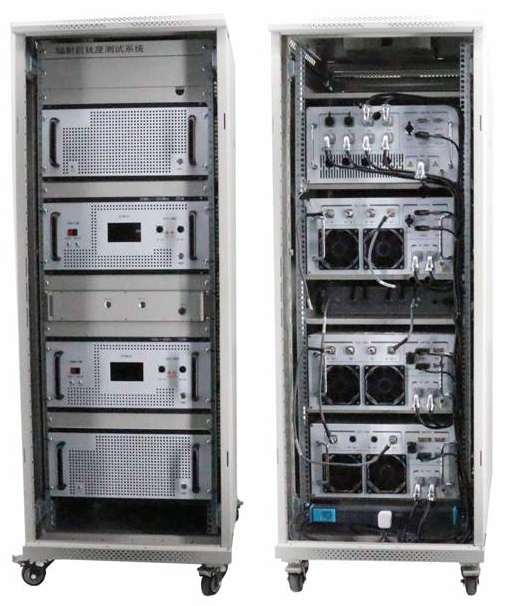

一、机柜式功率放大器整系列
|
|
|
型号
|
频率
MHz
|
输出功率
Min(Past)
dBm
|
输出功率
Typ（P-1）
dBm
|
增益
Min
dB
|
平坦度
Typ
dB
|
输出驻波
Typ
|
输入驻波
Typ
|
尺寸
长*宽*高
mm*mm*mm
|
|
ZLPA698M960M1000
|
698-960
|
60dBm(AVG)/70dBm(PEP)分均比10dB
|
60
|
60
|
±2.0
|
2.5
|
1.5
|
480*550*2220
|
|
ZLPA698M960M1000
|
698-960
|
60dBm(AVG)/70dBm(PEP)分均比10dB
|
60
|
60
|
±2.0
|
2.5
|
1.5
|
480*550*2220
|
|
ZLPA1.8G2.2G1000
|
1805-2170
|
60dBm(AVG)/70dBm(PEP)分均比10dB
|
60
|
60
|
±2.0
|
2.5
|
1.5
|
480*550*2220
|
|
ZLPA2.3G2.7G1000
|
2300-2700
|
60dBm(AVG)/70dBm(PEP)分均比10dB
|
60
|
60
|
±2.0
|
2.5
|
1.5
|
480*550*2220
|
|
ZLPA3.3G3.8G50
|
3300-3800
|
47dBm(AVG)/57dBm(PEP)分均比10dB
|
57
|
57
|
±2.0
|
2.5
|
1.5
|
480*550*2220
|
|
|
注：型号，频率，功率等均可定制
|
|
|
|

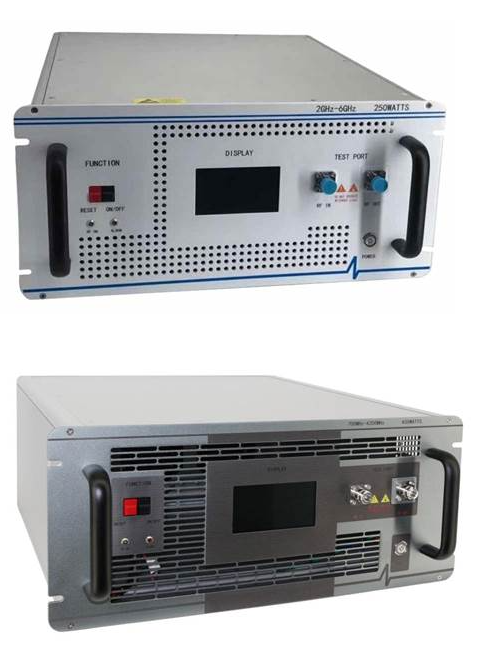

二、机箱式系列功放
|
|
|
型号
|
频率
MHz
|
输出功率
Min
(Past)
dBm
|
输出功率
Typ（P-1）
dBm
|
增益
Min
dB
|
平坦度
Typ
dB
|
输出驻波
Typ
|
输入驻波
Typ
|
尺寸
长*宽*高
mm*mm*mm
|
|
ZLPA1M30M200
|
1-30
|
53
|
52
|
53
|
±2.0
|
5.5
|
2.0
|
480*550*222
|
|
ZLPA30M88M200
|
30-88
|
53
|
52
|
53
|
±2.0
|
3.5
|
2.0
|
480*550*222
|
|
ZLPA30M512M200
|
30-512
|
53
|
52
|
53
|
±3.5
|
3.5
|
2.0
|
480*550*222
|
|
ZLPA698M1G200
|
698-960
|
53
|
52
|
53
|
±2.0
|
2.5
|
1.5
|
480*550*222
|
|
ZLPA1.2G1.4G200
|
1060-1090
|
53d
|
52
|
53
|
±0.5
|
2.0
|
1.5
|
480*550*222
|
|
ZLPA1.4G1.6G200
|
1200-1400
|
53
|
52
|
53
|
±2.0
|
2.0
|
1.5
|
480*550*222
|
|
ZLPA1.8G2.2G200
|
1800-2200
|
53
|
52
|
53
|
±2.0
|
2.5
|
1.5
|
480*550*222
|
|
ZLPA2.3G2.7G200
|
2300-2700-
|
53
|
52
|
53
|
±2.0
|
2.5
|
1.5
|
480*550*222
|
|
ZLPA2.7G3.1G200
|
2700-3100
|
53
|
52
|
53
|
±2.0
|
2.5
|
1.5
|
480*550*222
|
|
ZLPA3.1G3.5G200
|
3100-3500
|
53
|
52
|
53
|
±2.0
|
2.5
|
1.5
|
480*550*222
|
|
ZLPA3.4G3.8G200
|
3400-3800
|
53
|
52
|
53
|
±2.0
|
2.5
|
1.5
|
480*550*222
|
|
ZLPA4.4G5.2G200
|
4400-5200
|
53
|
51
|
53
|
±2.5
|
2.0
|
1.5
|
480*550*222
|
|
ZLPA5.3G5.9G200
|
5300-5900
|
53
|
51
|
53
|
±2.0
|
2.0
|
1.5
|
480*550*222
|
|
